モールド Solution

コーティング関連商品

TiN コーティング 寿命データ

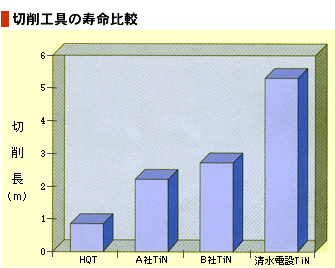

切削工具の寿命比較

CrN コーティング 寿命データ

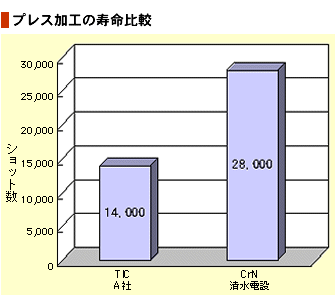

プレス加工の寿命比較

素材 SUS304L
寸法 1.6t
機械仕様 400t
ストローク（rpm/min） 30rpm/min
環境温度 冷間プレス
金型材質 SKD11
寸法 φ135×85
焼入硬度 HRC58
表面処理目的 耐磨耗・むしれ
メーカー 処理名 ショット数
A社 TIC 14,000
清水電設 CrN 28,000

S-PVD コーティング 寿命データ

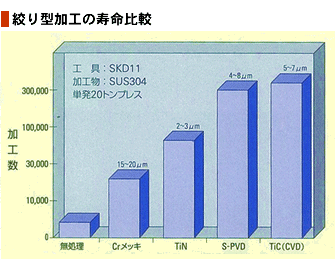

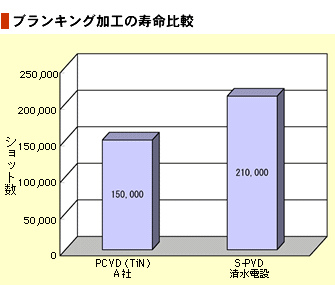

絞り型加工の寿命比較ブランキング加工の寿命比較

素材 S20C
寸法 スラグ
機械仕様 トランスファー400t
ストローク（rpm/min） 50-60rpm/min
環境温度 冷間抜き
金型材質 SKH51
寸法 φ33ｘ110
焼入硬度 HRC61〜62
表面処理目的 カジリ・剥離
メーカー 処理名 ショット数
A社 PCVD(TiN) 150,000
清水電設 S-PVD 210,000

TiCN コーティング 寿命データ

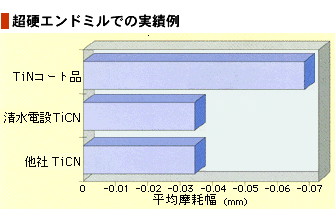

超硬エンドミルでの実績例

切削工具 超硬エンドミル Φ10 (2枚刃)
被削材 SKD61 (HRC40)
切削条件 回転数 N=1200rpm　T送り F=50mm/min
切削速度 V=50m/min　刃送り f=0.05

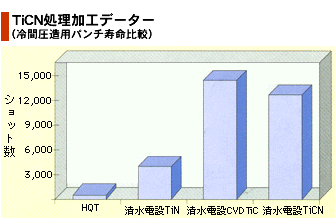

TiCN処理加工データ

切削条件
工具 SHK55，パンチ（ HRC64 ）
形状 Φ45×230L
被加工材 SCM440
機械 800t プレス
表面処理条件 TiN : 5.5μm　単層膜
TiC : 3.8μm　単層膜
TiCN : 6.0μm　多層膜

TiALN コーティング 寿命データ

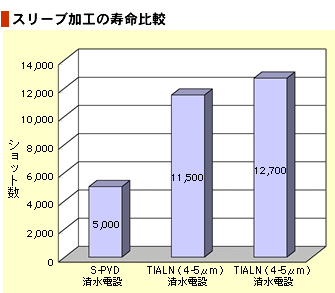

スリーブ加工の寿命比較

寸法 プレス
金型材質 超硬
寸法 φ33ｘ110
表面処理目的 耐磨耗・焼付
メーカー 処理名 ショット数
清水電設 S-PVD 5,000
清水電設 TIALN（4-5μｍ） 11,500
清水電設 TIALN（4-5μｍ） 12,700

DLC コーティング 寿命データ

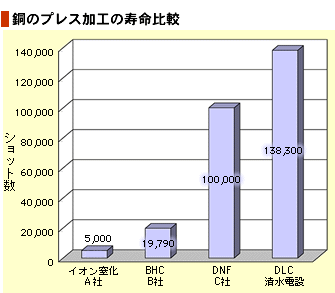

□□□□加工の寿命比較

素材 A1100（銅）
寸法 0.8
機械仕様 AIDA50t
ストローク（rpm/min） 30
環境温度 常温
金型材質 SKH51
寸法 φ50×205
焼入硬度 HRC63-65
表面処理目的 耐磨耗・凝着
メーカー 処理名 ショット数
A社 イオン窒化 5,000
B社 BHC 19,790
C社 DNF 100,000
清水電設 DLC 138,300

U（ウルトラ）-PVD コーティング 寿命データ

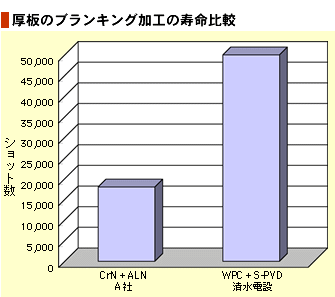

厚板のブランキング加工の寿命比較

素材 S50C
寸法 5mm
機械仕様 順送400ｔプレス
ストローク（rpm/min） 40rpm/min
環境温度 不明
金型材質 SKH51
焼入硬度 HRC 63
表面処理目的 耐磨耗　焼付き
メーカー 処理名 ショット数
A社 CrN+ALN 18,000
清水電設 U-PVD(S-PVD) 50,000
